EXERCÍCIO 6

SWEEP

Para este exercício, recorreu-se a um pormenor de um edifício curvilíneo.

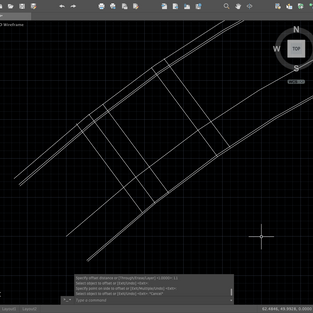

Começou-se por criar curvas através do PEDIT (SPLINE) e de seguida, usou-se o comando LOFT para unir linhas de forma a criar um plano, e o RULESURF que é parecido ao LOFT mas menos curvas.

Para o pormenor do edifício em si, criou-se mais linhas de apoio para a criação do perfil do pormenor e com o PEDIT (JOIN) juntou-se as linhas numa isoline (criando a forma 2D do perfil), com a ajuda do UCS, rodou-se a figura de modo a ficar "de pé". E, assim, através do comando SWEEP, criou-se o 3D deste perfil que atua ao longo de um trajeto.
